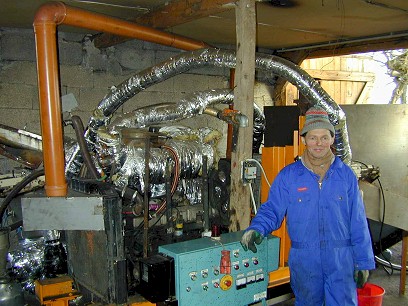

Anlage 1: Meine Holzgasanlage:
"Joos-Holzvergaser-Anlage"
- der Durchbruch in der Holzvergaser-Technologie - automatisch beschickt für
den kontinuierlichen Dauerbetrieb
gebrauchsmustergeschützter
Prototyp (DE 201 09 084 U1) mit ca.16 kWh elektrischer Leistung
1.Vorreaktor
Aus dem Silo werden Fichte, Kieferhackschnitzel und Sägemehl dem Vorreaktor
zugeführt ( Wassergehalt von unter 30%), es entsteht Wasserdampf.
2.Oxidationszone
Der Oxidationszone werden über den Vorreaktor trockene Hackschnitzel zugeführt.
Über die Wärmetauscher wird heiße Luft,CO2,und Wasserdampf mitangesaugt. Das
Harz vom Holz verbrennt.
3.Reduktionszone
Die glühende Kohle fließt von der Oxidationszone in die Reduktionszone. Das
Verbrennungsgas, (der Oxidationszone) Kohlendioxid und Wasserdampf, wird an
der glühenden Holzkohle zu Kohlenmonoxid, Wasserstoff und Methangas umgewandelt.
4.Wärmetauscher
Das heiße Holzgas wird über die Luftwärmetauscher und den Vorreaktor auf 65°C
abgekühlt.
5. Gasmischer
Das Holzgas wird vor dem Motor im Verhältnis 1:1 mit Luft aufgemischt dadurch
wird ein brennbaren Gas erzeugt.

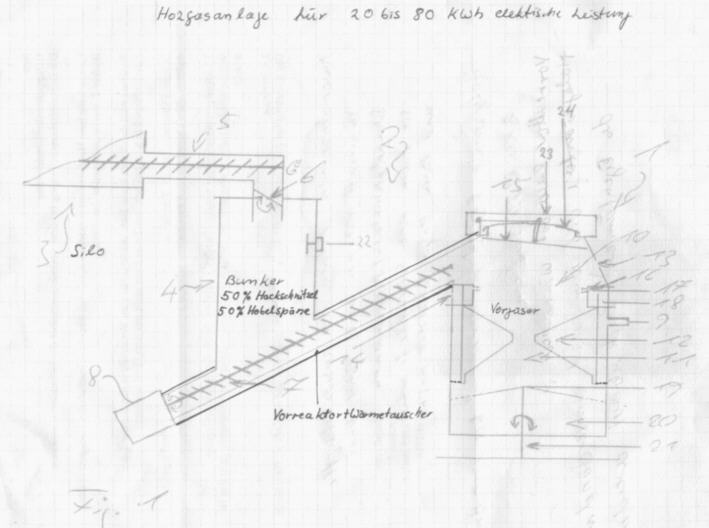

| 1 Deckel |
8 Antriebsmotor |
15 Füllstandsmelder |
23 Reaktorverschluss |
|
2 Zuführung
|
9 Gasaustritt |
16 Luftdüse |
24 Teerglocke |
| 3 Vorratssilo |
10 Oxidationszone |
18 Luftkanal |
|
| 4 Vorlagebunker |
11 Reduktionsrone |
19 Ascherost |
|
| 5 Förderschnecke |
12 Schamottring |
20 Aschekasten |
|
| 6 Absperrklappe |
13 Reaktorwand |
21 Rüttelmechanismus |
|
| 7 Förderschnecke |
14 Lufteintritt |
22 Füllstandsmelder |
|
Diese Anlage ist patentrechtlich geschützt und wird zu Testzwecken betrieben.
Sie ist unverkäuflich und darf ohne Einwilligung des Besitzers
nicht nachgebaut werden.
